ให้บริการแบบครบวงจรตั้งแต่งานให้คำปรึกษา ออกแบบ จำหน่าย ตลอดจนทีมช่างติดตั้งมืออาชีพ

ผลิตและจำหน่าย Metal Deck

ผลิตแผ่น Metal Deck รุ่น MD 50W และ MD 75W ตามความยาวที่หน้างานต้องการ เพื่อลดการตัดเศษเหลือ ประหยัดต้นทุนโครงการ

บริการยิง Shear Stud

รับเหมายิงสตัดเชื่อม (Stud Welding) ด้วยเครื่องจักรแรงดันสูง พร้อมเซรามิกปลอก ได้แนวเชื่อมมาตรฐาน วิศวกรตรวจรับงานได้ทันที

รับเหมาติดตั้งครบวงจร

ทีมช่างผู้ชำนาญการติดตั้งแผ่น Metal Deck, ฉากขอบ Edge Form, แผ่นปิดลอน End Closure, วางเหล็ก Wire Mesh พร้อมเทคอนกรีต

คำนวณและให้คำปรึกษา

ให้คำแนะนำการเลือกรุ่น ความหนา และระยะ Span คาน ให้สอดคล้องกับน้ำหนักบรรทุกที่ต้องการอย่างถูกต้อง ปลอดภัย และประหยัด

2-WAVE PROFILE SPECIFICATIONS

แผ่นพื้น Metal Deck รุ่น MD 50W (2W)

หน้ากว้างประสิทธิผล 972 มม. ลอนสูง 50 มม. เหมาะสำหรับอาคารทั่วไป โรงงาน โชว์รูม และบ้านพักอาศัย

ลักษณะหน้าตัดและการทำงาน

แผ่นเหล็กขึ้นรูปเย็นลอน 50 มม. เคลือบสังกะสี Galvanized

แผ่น Metal Deck รุ่น MD 50W ผลิตขึ้นรูปเย็นจากเหล็กเคลือบสังกะสี Galvanized Steel คุณภาพสูง มีปุ่มนูน (Embossment) กระจายตามแนวสันลอน เพื่อต้านแรงเฉือน (Shear Bond) ป้องกันไม่ให้แผ่นเหล็กและคอนกรีตเลื่อนหลุดออกจากกัน ทำหน้าที่ 2 ประการพร้อมกัน คือเป็นไม้แบบหล่อถาวรและเป็นเหล็กเสริมรับแรงดึงด้านล่าง

ความกว้างประสิทธิผล (Cover Width) 972 mm

ความสูงลอน (Rib Depth) 50 mm

ระยะพิตช์ของลอน (Rib Pitch) 324 mm

ความหนาที่มีจำหน่าย (Thickness) 0.80, 1.00, 1.20 mm

กำลังคราก (Yield Strength) > 3,000 ksc (Fy = 275 MPa)

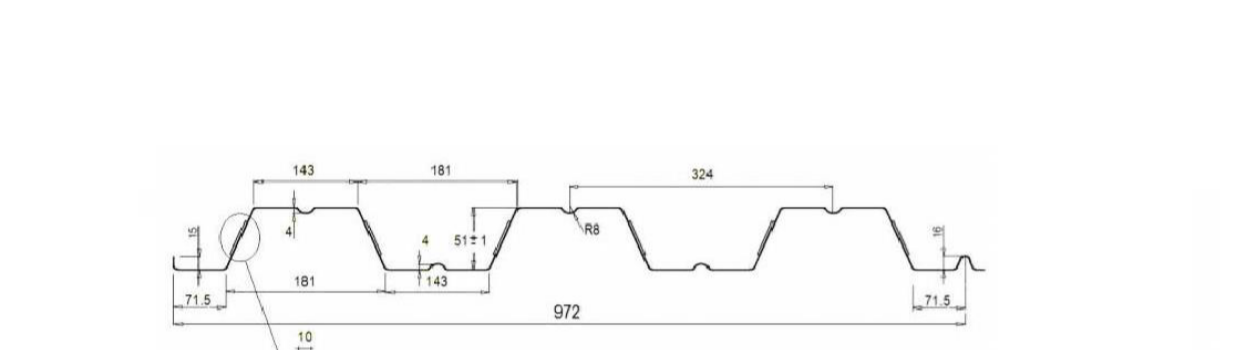

แบบแปลนภาพตัดขวางและขนาดมิติ แผ่นพื้น Metal Deck รุ่น MD 50W (2W)

คุณสมบัติหน้าตัด (Section Properties - MD 50W)

Fy = 275 MPa / 3,000 ksc

รุ่นแผ่นพื้น Model	หน้ากว้าง Width (mm)	ความหนา Thk (mm)	พื้นที่หน้าตัด Area (cm²/m)	น้ำหนัก Wt (kg/m)	น้ำหนัก Wt (kg/m²)	Inertia Is (cm⁴/m)	Modulus iZp (cm³/m)	Modulus iZn (cm³/m)
SD-50W	972	0.80	10.42	8.06	8.40	48.71	18.57	19.35
SD-50W	972	1.00	13.03	9.98	10.40	60.88	23.10	24.09
SD-50W	972	1.20	15.63	11.98	12.48	73.05	27.63	28.85

ตารางออกแบบน้ำหนักบรรทุกปลอดภัย (Allowable Live Load: kg/m² - MD 50W)

มาตรฐาน วสท. / ACI

ความหนารวมคอนกรีต (mm)	ลักษณะคานรองรับ	Allowable Live Load (kg/m²) ตามระยะ Span คาน (m)
ความหนารวมคอนกรีต (mm)	ลักษณะคานรองรับ	1.00	1.25	1.50	1.75	2.00	2.25	2.50	2.75	3.00	3.25	3.50	4.00
100 mm	Single Span	4,170	2,669	1,853	1,361	1,043	824	667	551	463	395	340	261
100 mm	Double Span	4,170	2,669	1,853	1,361	1,043	824	667	551	463	395	340	261
125 mm	Single Span	4,717	3,019	2,096	1,540	1,179	932	755	624	524	447	385	295
125 mm	Double Span	4,717	3,019	2,096	1,540	1,179	932	755	624	524	447	385	295
150 mm	Single Span	5,264	3,369	2,339	1,718	1,316	1,040	842	696	585	498	430	329
150 mm	Double Span	5,264	3,369	2,339	1,718	1,316	1,040	842	696	585	498	430	329
175 mm	Single Span	5,810	3,719	2,582	1,897	1,453	1,148	930	768	646	550	474	363
175 mm	Double Span	5,810	3,719	2,582	1,897	1,453	1,148	930	768	646	550	474	363

ความหนารวมคอนกรีต (mm)	ลักษณะคานรองรับ	Allowable Live Load (kg/m²) ตามระยะ Span คาน (m)
ความหนารวมคอนกรีต (mm)	ลักษณะคานรองรับ	1.00	1.25	1.50	1.75	2.00	2.25	2.50	2.75	3.00	3.25	3.50	4.00
100 mm	Single Span	5,200	3,328	2,311	1,698	1,300	1,027	832	688	578	492	425	325
100 mm	Double Span	5,200	3,328	2,311	1,698	1,300	1,027	832	688	578	492	425	325
125 mm	Single Span	5,884	3,766	2,615	1,921	1,471	1,162	941	778	654	557	480	368
125 mm	Double Span	5,884	3,766	2,615	1,921	1,471	1,162	941	778	654	557	480	368
150 mm	Single Span	6,567	4,203	2,919	2,144	1,642	1,297	1,051	868	730	622	536	410
150 mm	Double Span	6,567	4,203	2,919	2,144	1,642	1,297	1,051	868	730	622	536	410
175 mm	Single Span	7,251	4,641	3,223	2,368	1,813	1,432	1,160	959	806	686	592	453
175 mm	Double Span	7,251	4,641	3,223	2,368	1,813	1,432	1,160	959	806	686	592	453

ความหนารวมคอนกรีต (mm)	ลักษณะคานรองรับ	Allowable Live Load (kg/m²) ตามระยะ Span คาน (m)
ความหนารวมคอนกรีต (mm)	ลักษณะคานรองรับ	1.00	1.25	1.50	1.75	2.00	2.25	2.50	2.75	3.00	3.25	3.50	4.00
100 mm	Single Span	6,227	3,985	2,768	2,033	1,557	1,230	996	823	692	590	508	389
100 mm	Double Span	6,227	3,985	2,768	2,033	1,557	1,230	996	823	692	590	508	389
125 mm	Single Span	7,047	4,510	3,132	2,301	1,762	1,392	1,128	932	783	667	575	440
125 mm	Double Span	7,047	4,510	3,132	2,301	1,762	1,392	1,128	932	783	667	575	440
150 mm	Single Span	7,867	5,035	3,496	2,569	1,967	1,554	1,259	1,040	874	745	642	492
150 mm	Double Span	7,867	5,035	3,496	2,569	1,967	1,554	1,259	1,040	874	745	642	492

HEAVY DUTY & WIDE SPAN PROFILE

แผ่นพื้น Metal Deck รุ่น MD 75W (3W)

หน้ากว้างประสิทธิผล 900 มม. ลอนสูงพิเศษ 75 มม. สำหรับอาคารช่วงคานกว้าง โกดังสินค้า และงานรับน้ำหนักสูงพิเศษ

จุดเด่นสำหรับโครงสร้างขนาดใหญ่

แผ่นพื้นเหล็กลอนสูงพิเศษ 75 มม. สำหรับช่วงคานกว้าง (Long Span)

รุ่น MD 75W มีความลึกของลอนถึง 75 มม. ช่วยเพิ่มค่าโมเมนต์ความเฉื่อย (Moment of Inertia) ทำให้สามารถวางช่วงคานได้กว้างถึง 4.50 เมตรโดยไม่ต้องค้ำยัน ลดการใช้คานซอย และลดระยะเวลาก่อสร้าง เหมาะสำหรับโรงงานอุตสาหกรรมหนัก ลานจอดรถ และศูนย์กระจายสินค้า

ความกว้างประสิทธิผล (Cover Width) 900 mm

ความสูงลอน (Rib Depth) 75 mm

ระยะพิตช์ของลอน (Rib Pitch) 300 mm

ความหนาที่มีจำหน่าย (Thickness) 0.80, 1.00, 1.20, 1.50 mm

ช่วงคานแนะนำแบบไร้ค้ำยัน สูงสุด 4.50 เมตร

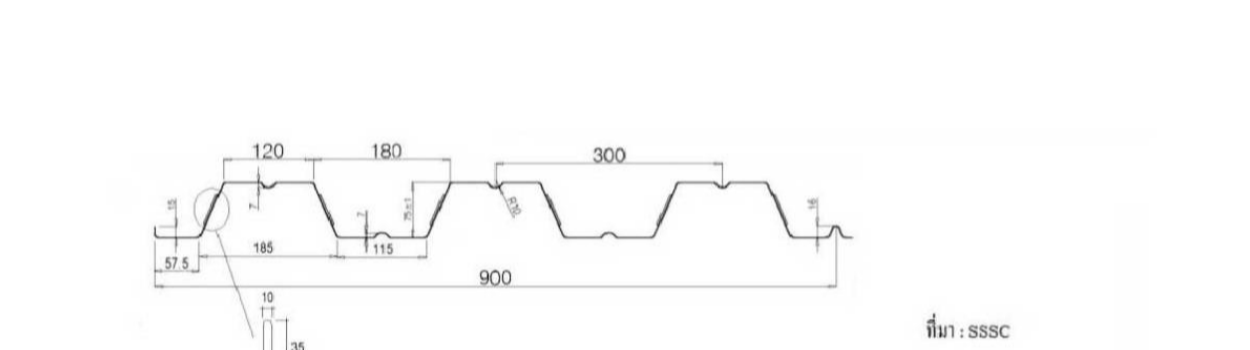

แบบแปลนภาพตัดขวางและขนาดมิติ แผ่นพื้น Metal Deck รุ่น MD 75W (3W)

คุณสมบัติหน้าตัด (Section Properties - MD 75W)

Fy = 275 MPa / 3,000 ksc

รุ่นแผ่นพื้น Model	หน้ากว้าง Width (mm)	ความหนา Thk (mm)	พื้นที่หน้าตัด Area (cm²/m)	น้ำหนัก Wt (kg/m)	น้ำหนัก Wt (kg/m²)	Inertia Is (cm⁴/m)	Modulus iZp (cm³/m)	Modulus iZn (cm³/m)
SD-75W	900	0.80	11.28	7.54	8.37	102.61	25.30	31.68
SD-75W	900	1.00	14.09	9.42	10.47	127.59	31.42	39.42
SD-75W	900	1.20	16.91	11.30	12.55	152.31	37.47	47.10
SD-75W	900	1.50	22.57	15.07	16.72	201.41	49.39	62.49

SHEAR TRANSFER & ACCESSORIES

สเปก Shear Stud M19 และอุปกรณ์เสริมครบวงจร

เพิ่มประสิทธิภาพการถ่ายแรงเฉือนระหว่างแผ่นเหล็ก คอนกรีต และคานโครงสร้างอย่างสมบูรณ์ตามมาตรฐานวิศวกรรมสากล

STUD WELDING SYSTEM

สเปกขนาดมาตรฐาน Shear Stud (M19)

สตัดเชื่อม M19 ทำหน้าที่ต้านแรงเฉือน (Horizontal Shear Transfer) ยึดเกาะระหว่างแผ่น Metal Deck กับคานเหล็กหลัก ผ่านการทดสอบ Bending Test 100%

ขนาดสตัด (Model)	Head Dia (HD)	Head Thick (HT)	Body Dia (B)	Length (L)
M19 x 65 mm	25 mm	10 mm	19 mm	65 mm
M19 x 85 mm	25 mm	10 mm	19 mm	85 mm
M19 x 105 mm	25 mm	10 mm	19 mm	105 mm
M19 x 125 mm	25 mm	10 mm	19 mm	125 mm
M19 x 150 mm	25 mm	10 mm	19 mm	150 mm
M19 x 200 mm	25 mm	10 mm	19 mm	200 mm

ปรึกษาทีมช่างยิงสตัด 089-041-0489

PERIMETER ACCESSORIES

Edge Form & End Closure (อุปกรณ์เสริมครบวงจร)

Edge Form (ฉากกั้นขอบ): ผลิตจากเหล็กชุบสังกะสี Galvanized ใช้กั้นขอบพื้นรอบอาคารและช่องเปิดบันได ทำหน้าที่เป็นไม้แบบข้างถาวรโดยไม่ต้องรื้อถอน
End Closure (แผ่นปิดหัวลอน): ปิดแนวขวางของหัว-ท้ายลอนแผ่น Deck ป้องกันน้ำปูนรั่วซึมขณะเทคอนกรีตอย่างสมบูรณ์

การติดตั้งฉากกั้นขอบ Edge Form รอบแนวอาคาร

ภาพผลงานจริง: การติดตั้งฉากกั้นขอบ Edge Form และ End Closure รอบแนวขอบอาคาร

สั่งตัดตามแบบทาง LINE

ต้องการคำปรึกษาเรื่องสเปกหรือคำนวณโหลด?

ส่งแบบ Drawing หรือระยะ Span คานเพื่อให้ทีมวิศวกร SPT ช่วยประเมินราคาและสเปกที่เหมาะสมที่สุด
